ヤフオクで中古の要修理のワンオフテールが出ていたので買ってしまいました。
LEDをはんだごてで付け替え修理して付けてみたのですが、色々大変でした。
赤４本、黒２本の配線が出ていたのですが、なんの配線なのか不明でした。
計６本の組み合わせで色々なパターンの光り方を楽しめるようです。
１２Ｖ簡易電源を使って光パターンをメモってテキトーに配線し、Ｔ２０ソケットに接続。
ニヤニヤしながらつないだ瞬間、
「パチッ」
「え？、、、、」
ポジションランプ＆ナンバーランプ＆スモールブレーキランプが消え、うんともすんとも言わなくなりました。
ここからヒューズとの戦いが始まりました。
Ｚ３３のヒューズボックスは「運転席下」と「ボンネット内バッテリーの近く」の２ヶ所のはず。
切れたヒューズ換えれば直るだろうと確認するも切れているヒューズが無い。
調べるとバッテリーの後ろ辺りに第三のバッテリーがあるらしい。
パネルを２枚外して変なカバーをパコッと開けると・・・
ありました第三のヒューズ。
なぜこんな場所に、なぜパネル２枚外さないとアクセスできない場所に設置したのだろうか、、、。
「TAIL LANP」って１０Ａのヒューズを交換したら無事回復しました(*^^)v
参考資料①
第三のヒューズです。右列一番下の赤１０Ａが予備ヒューズでした。
参考資料②

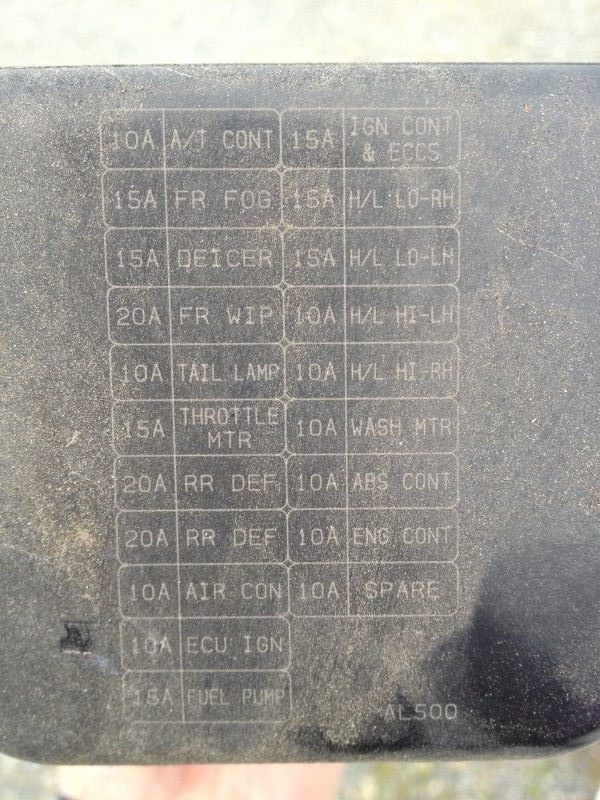

第三のバッテリー早見表。
同じような症状になってる方へ。
さて、気を取り直し配線を自分の勘を頼りに組み直し
いざ、接続！！
「プチッ！！」
「あ。。。」
しかも次はブレーキを踏んでもブレーキランプが光らない。
またヒューズ探し開始。運転席の下のヒューズボックスにありました「ストップランプ１０Ａ」簡単に見つかってよかった。
ミラーヒーターの１０Ａ刺しておきました。
参考資料③

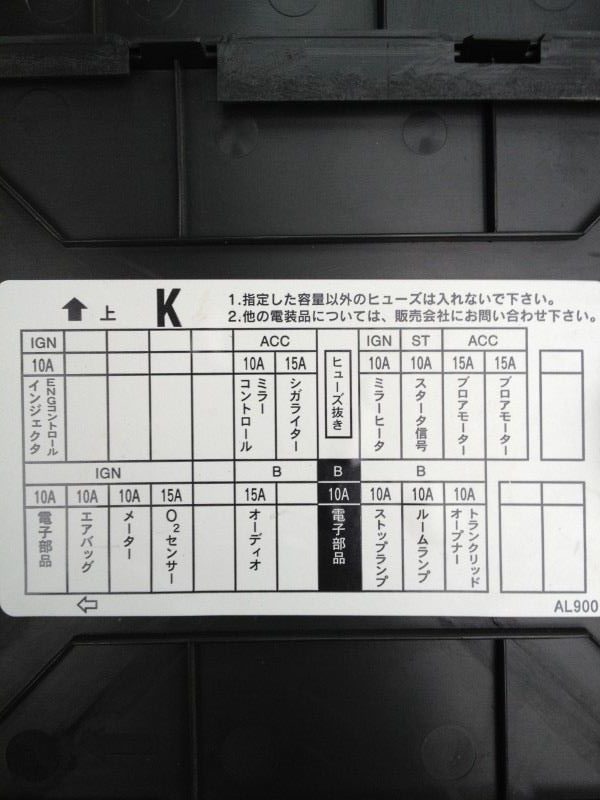

運転席下のヒューズボックス早見表。
これ以上は予備にまわせる１０Ａはないというプレッシャーからみんカラ先輩方のブログを参考に配線！
こんな感じで上から
１番目 左側 ブレーキ
２番目 右側 スモール
３番目 なし
４番目 右側 アース
やっと付きました。無事ついてよかった。
予備ヒューズを近くのお店で購入して終了。
Ｔ２０ソケット接続部がむき出しでちょっと怖いので時間がある時コーキング作業したいと思います。
今回の作業はいい勉強になりました。
